Считаем точку росы и влажностный режим мансарды
Утеплитель 250 мм с перекрёстным контуром
Схему выбирают по конструкции скатов, сечению стропила и тому, сколько высоты можно отдать под утепление. Ниже шесть рабочих вариантов для новосибирского климата.
| Схема пирога | Толщина утеплителя | Вентиляция | Когда выбирать |
|---|---|---|---|
| Пирог с вентзазором над мембраной | 250 мм: 150 между стропил и 100 перекрёстно | Приток через софиты, вытяжка коньковым аэратором, зазор 50 мм | Новая кровля, где стропило позволяет два слоя ваты |
| Диффузионная мембрана без контробрешётки | 200 мм одним слоем между стропил | Мембрана выпускает пар, зазор сокращён до 25 мм | Реконструкция, где нельзя поднять кровлю |
| Комбинированное утепление | 300 мм: 150 в стропилах, 100 перекрёстно, 50 по стойкам | Зазор 50 мм под мембраной и продухи в свесах | Шаг стропил от 800 мм и холодная зона у карниза |
| Пирог с фольгированной пароизоляцией | 250 мм в два слоя с разбежкой стыков | Зазор 40 мм, приток через софиты с запасом | Мансарда над баней или с тёплым полом |
| Пирог с вентилируемым коньком | 250 мм с усиленным продухом вверху | Коньковый аэратор плюс дефлекторы у окон | Крыша с окнами и выходами, где воздух тормозит на узлах |
| Утепление по стропилам снаружи | 280 мм поверх стропила и 100 между ними | Сплошной вентзазор 50 мм по всей плоскости | Нужно убрать мостки холода и сохранить высоту |
Толщина дана для мансарды, жилой круглый год: суммарное сопротивление должно быть не ниже 5,5 м²·°C/Вт. Схему подбираем после теплотехнического расчёта, потому что положение точки росы смещается от перекрёстного слоя и сечения стропила.
Основные причины обратиться к нам
Порядок работы
Обследование и теплотехнический расчёт
Схема пирога и спецификация

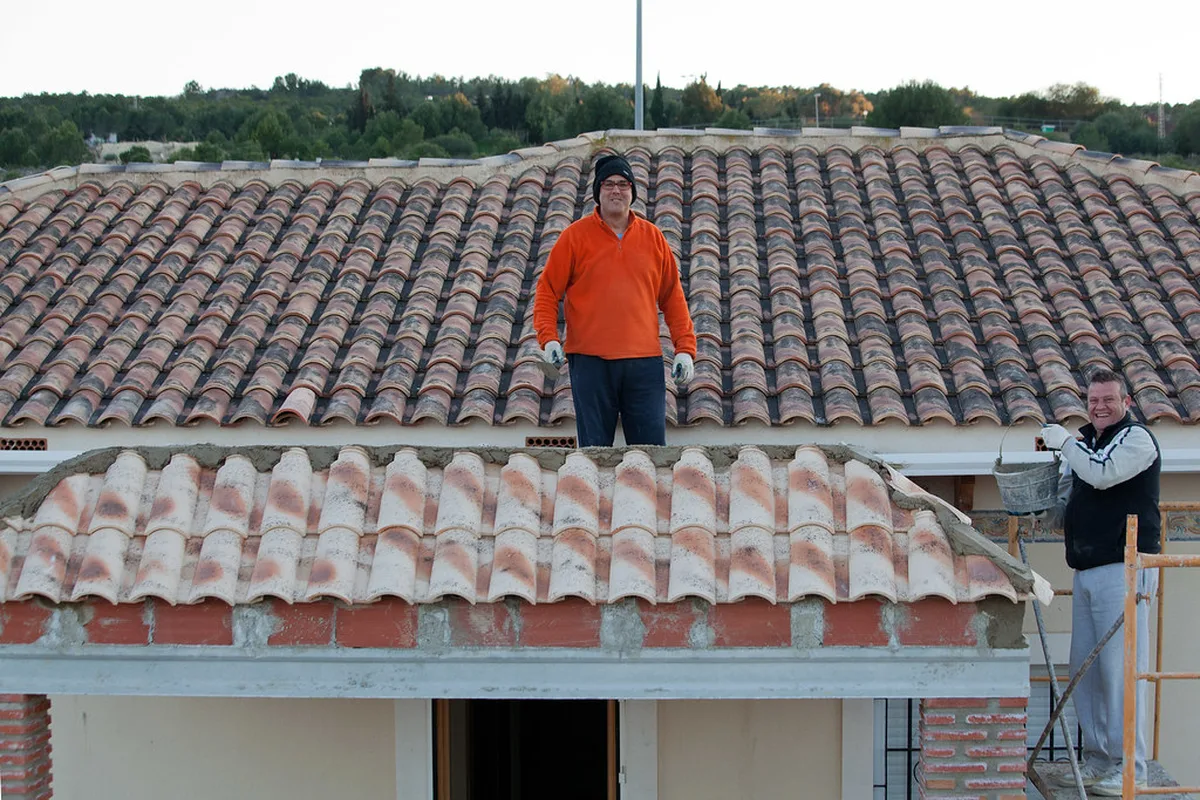

Монтаж пирога и покрытия
Приборная проверка и приёмка
| Слой или узел | Что входит |
|---|---|
| Пароизоляция изнутри | Армированная или фольгированная плёнка поверх утеплителя, проклейка стыков бутиловой лентой, герметичный обход стропил и коммуникаций |
| Утеплитель между стропил | Плиты каменной ваты 150 мм без зазоров, распорки от сползания и второй слой с перекрытием стыков |
| Перекрёстное утепление | Слой 100 мм поперёк стропил по подшивным стойкам: убирает мостки холода по дереву и добирает сопротивление теплопередаче |
| Гидро-ветрозащита | Диффузионная мембрана поверх утеплителя с нахлёстом и проклейкой, выпуск пара наружу и защита ваты от косого дождя |
| Вентзазор и контробрешётка | Брус 40×60 мм вдоль стропил задаёт непрерывный зазор 50 мм, поверх идёт обрешётка и сплошной настил под черепицу |
| Мансардные окна и выходы | Штатный оклад под модель, усиленный подкладочный слой по контуру, утеплённый контур рамы и соединение пароизоляции с окладом |
| Вентиляция подкровельного пространства | Перфорированные софиты на приток, коньковый аэратор и дефлекторы на вытяжку, расчёт площади продухов и проверка тяги |

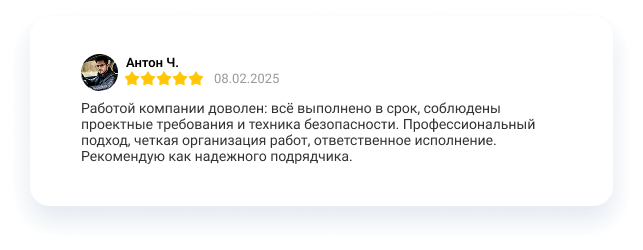

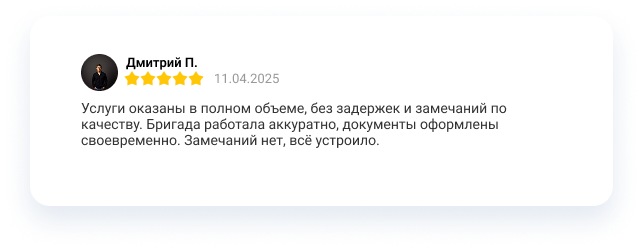

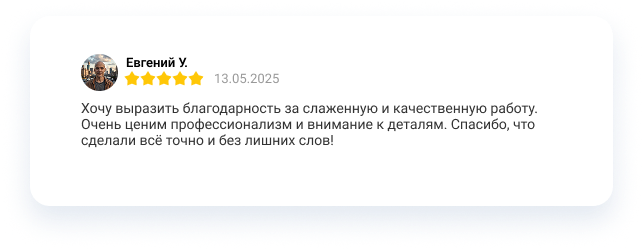

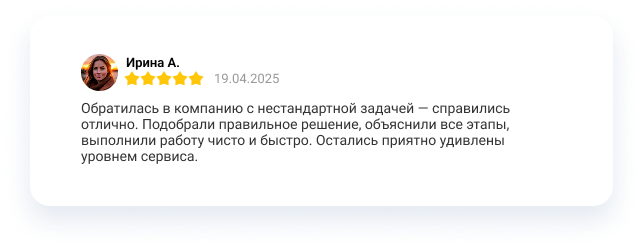

Отзывы на Яндекс картах
Точка росы показывает, на какой глубине пирога пар превращается в конденсат. Зимой перепад температур внутри дома и на улице доходит до семидесяти пяти градусов, поэтому зона конденсации легко смещается на стропило или настил. Расчёт делаем до закупки материалов и по нему подбираем толщину слоёв.
Считаем от нормативного сопротивления для нашего климата — не ниже 5,5 м²·°C/Вт. На практике это 250–300 мм каменной ваты: 150–200 мм между стропилами и 100 мм перекрёстным слоем. Один слой на 150 мм оставляет мостки холода и промерзает по стропилам.
Признаки видны и без приборов: наледь на свесе, капли на плёнке, сырой запах в комнате. Дальше инженер проходит скаты тепловизором и проверяет тягу в вентзазоре. Нормальный зазор — 40–50 мм по всей длине ската, а площадь продухов считаем от площади кровли.
Да, плиты укладывают поверх стропил сплошным слоем, а между стропилами оставляют доборную вату. Такая схема убирает мостки холода и не съедает высоту комнаты. Кровлю при этом приходится вскрывать, а поверх утеплителя нужны вентзазор и контробрешётка.
Окно ставим на штатный оклад производителя, а не на герметик по месту. Под оклад идёт дополнительный подкладочный слой с заходом 400 мм, вокруг рамы собираем утеплённый контур. Выше окна ставим снегозадержание, а выход делаем люком в утеплённом коробе.
Пирог тёплой мансарды под гибкой черепицей в Новосибирске: расчёт точки росы, утепление и вентиляция
Мансарда становится жилой не от покрытия, а от того, как собран пирог под ним. Гибкая черепица работает верхним слоем: она держит воду и снег, а тепло сохраняют вата, пароизоляция и правильный порядок слоёв. В Новосибирске перепад температур доходит до семидесяти пяти градусов, поэтому зона конденсации должна оставаться внутри утеплителя. Влага обязана уходить в вентзазор и к коньку, иначе вата намокает уже после второй зимы.
Гибкая Кровля Сибири занимается мансардными пирогами: за 16 лет мы собрали больше двух тысяч тёплых контуров и сдаём около 95 мансард в год. Начинаем с обследования: инженер проверяет сечение и шаг стропил, состояние настила и считает точку росы. Толщину утепления подбираем под конкретный скат, а не по среднему значению из каталога. На выходе вы получаете схему пирога, спецификацию материалов и расчёт площади продухов. Монтаж ведём одной бригадой от пароизоляции до черепицы, включая окна и выходы, а на пирог и узлы даём гарантию 8 лет.
Пять условий, без которых мансарда останется холодной
Кирилл Ерохин
Руководитель отдела мансардных кровель
